Насосная станция для полива требует согласованного выбора источника воды, режима подачи и характеристик трубопровода. До покупки нужно определить, сколько потребителей включается одновременно, какое давление требует поливочное оборудование и по какой трассе пойдёт вода. Максимальная мощность, расход или высота подъёма по отдельности не показывают, справится ли оборудование с конкретной системой.
Короткий ответ: какие параметры определяют выбор насосной станции: насосная станция для полива
Основу задания составляют четыре параметра: источник воды, необходимый расход, высота всасывания и полный динамический напор. Такой перечень рекомендует собрать до выбора оборудования руководство North Dakota State University Extension.
Расход показывает, какой объём воды потребуется системе за единицу времени. Его определяют по потребителям, которые могут работать одновременно. Если полив разделён на режимы или группы, расчёт выполняют для наиболее требовательного предусмотренного режима, не смешивая его с проектированием отдельных зон и подбором оросителей.

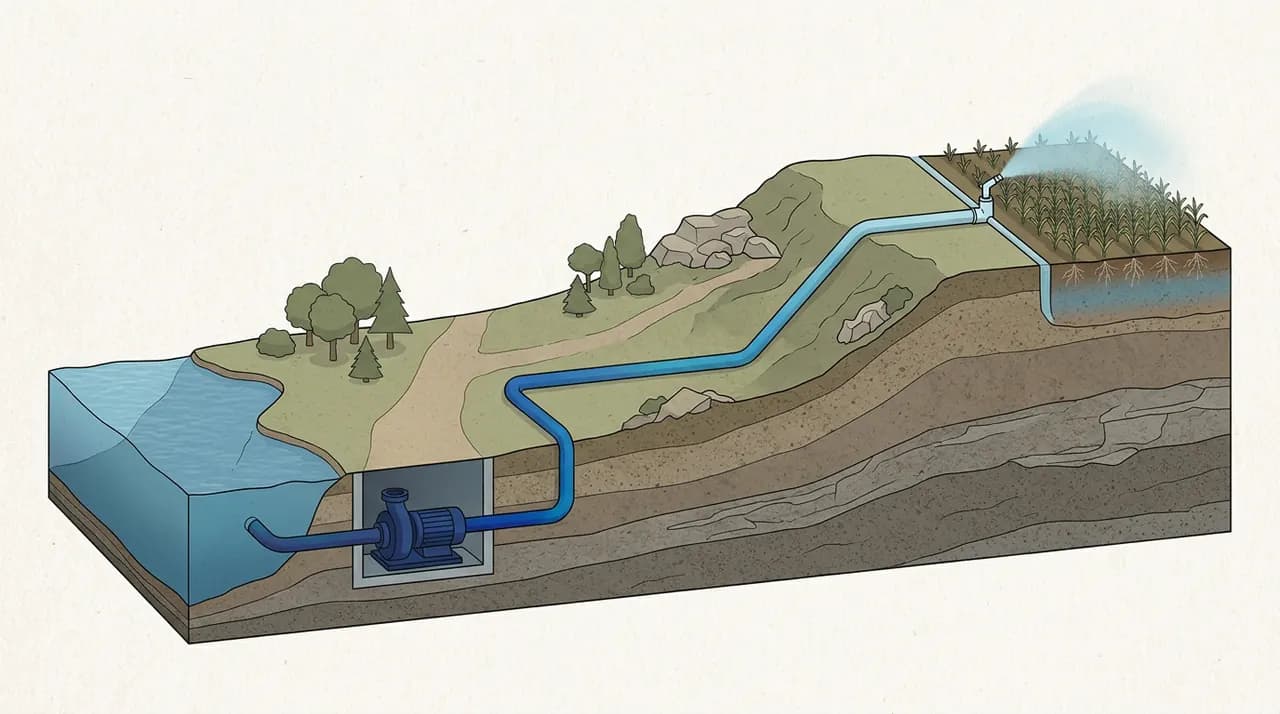

Полный динамический напор описывает необходимую энергию подачи воды. Согласно материалу NC State Extension, его образуют рабочее давление оборудования, вертикальный перепад и потери на трение. Поэтому насосная станция для полива участка не должна выбираться только по мощности двигателя или одному предельному значению на упаковке.
Какие исходные данные собрать до расчёта
Сначала описывают источник: колодец, скважина, накопительная ёмкость либо открытый водоём. Для него фиксируют положение воды относительно места установки оборудования и точки подачи. Если уровень меняется в течение сезона, одного разового замера недостаточно: условия расчёта должны отражать ожидаемый режим эксплуатации.
- Источник воды: его тип, доступность, качество воды и возможные изменения уровня.
- Потребители: паспортный расход каждого устройства и перечень одновременно работающих устройств.
- Рабочее давление: требование оросителей, капельных линий или другого подключаемого оборудования.
- Высотная схема: вертикальное положение источника, насоса и наиболее требовательной точки полива.
- Трубопровод: материал, внутренний диаметр, длина, повороты, клапаны, фитинги и фильтры.
- Режим: продолжительность и частота включений, постоянная или переменная подача.
- Условия установки: доступное электропитание, размещение станции и защита оборудования.
Расход и давление конкретного оросителя следует брать из документации производителя. Если паспортных данных нет, точный инженерный расчёт выполнить нельзя: типовые значения другого устройства не подтверждают требования выбранной модели.
Длина и диаметр трубы важны вместе с расходом. Потери возникают на прямых участках, в фитингах, клапанах, местах изменения направления и диаметра; суммарно они образуют потери напора трубопровода по данным NDSU Extension.
Таблица расчёта расхода и полного динамического напора
Расчёт удобно вести в одной системе единиц. Нельзя складывать давление и высоту как разные величины без корректного преобразования. Если исходные документы используют разные единицы, их сначала приводят к общей форме, используя подтверждённые правила пересчёта из технической документации.
| Этап | Что записать | Как получить результат | Где проверить данные |
|---|---|---|---|
| Одновременный расход | Расход каждого включённого потребителя | Сложить расходы устройств одного режима | Паспорта оросителей и оборудования |
| Рабочее давление | Требование наиболее критичного потребителя | Взять значение для предусмотренного режима | Документация производителя |
| Перепад высот | Вертикальное различие между расчётными точками | Определить по фактической высотной схеме | Замеры участка и трассы |
| Потери на трение | Трубы, фитинги, клапаны и фильтры | Рассчитать для выбранных диаметра и расхода | Таблицы потерь и паспорта компонентов |
| Полный динамический напор | Все составляющие в общей системе единиц | Сложить рабочий, высотный и фрикционный компоненты | Итоговая расчётная ведомость |
Символьная запись расхода имеет вид: Q = q₁ + q₂ + … + qₙ, где q — паспортный расход каждого одновременно работающего потребителя. Для напора применяется запись H = Hp + He + Hf, где Hp — рабочий напор, He — перепад высот, а Hf — потери на трение. Именно такой состав полного динамического напора приведён NC State Extension.
Практический пример без неподтверждённых чисел: если одновременно включены два оросителя, их паспортные расходы складывают. Затем к требуемому рабочему напору добавляют фактический перепад высот и рассчитанные потери выбранной трассы. Получаются две величины для задания: Q и H.

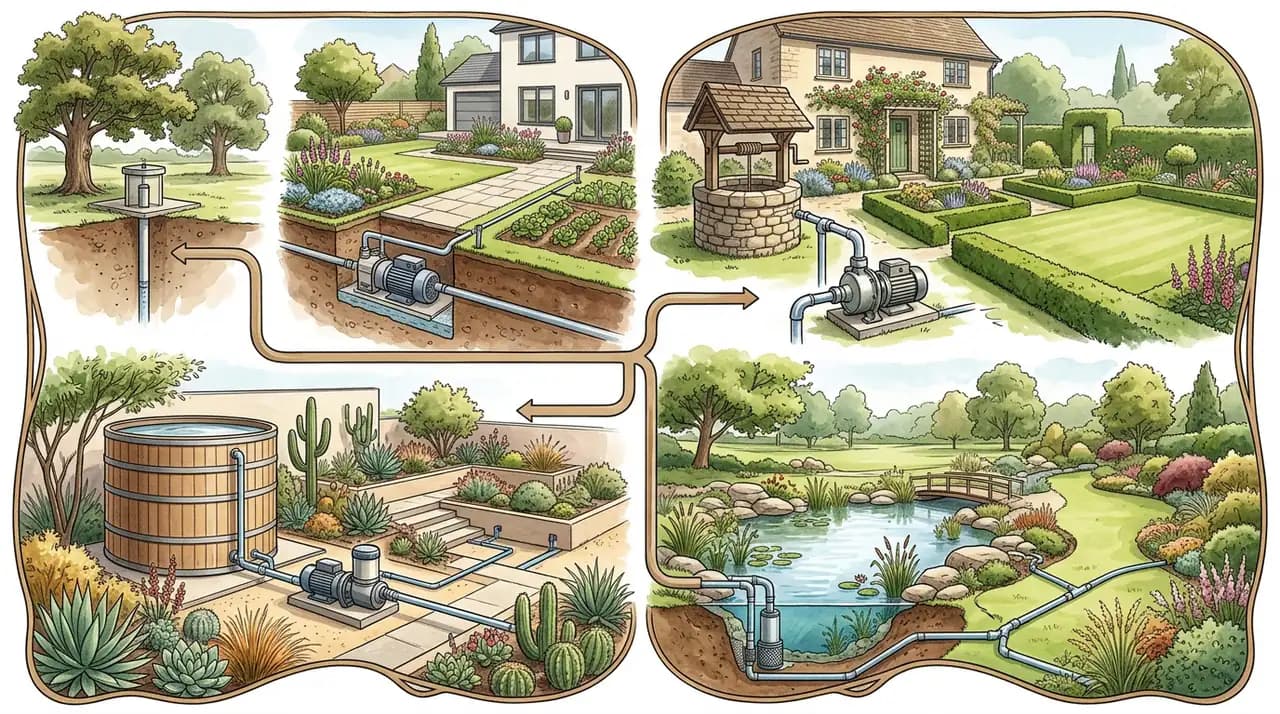

Decision tree: какая схема подходит для вашего источника воды
Тип источника определяет компоновку оборудования и ограничения забора. Поверхностная схема использует всасывающую трубу, поэтому для неё особенно важны вертикальное положение воды, сопротивление всасывающей линии и паспортные ограничения конкретной станции. При неподходящих условиях рассматривают оборудование, установленное непосредственно в воде.
- Вода поступает из колодца? Зафиксируйте уровень воды при эксплуатации и расстояние до станции. Если условия всасывания не укладываются в паспорт конкретной модели, рассмотрите погружную схему.
- Источник — скважина? Сопоставьте её конструкцию и положение воды с допустимым типом оборудования. Возможность применения поверхностной станции нельзя определять только по общей глубине сооружения.
- Используется накопительная ёмкость? Проверьте взаимное расположение ёмкости и насоса, устойчивость подачи и условия заполнения всасывающей линии. Для размещённого выше ёмкости насоса возможны проблемы с первоначальным заполнением и его сохранением, о чём предупреждает NC State Extension.
- Забор идёт из открытого водоёма? Учитывайте переменный уровень и качество воды. Требования к водоподготовке определяют после анализа условий источника и паспортов поливочного оборудования. Решения для декоративных прудов и водоёмов требуют отдельного подбора и не рассматриваются в этой статье.
Независимо от ветки следует оценить риск отсутствия воды. Необходимость и совместимость защиты уточняют по документации станции и автоматики. Для загрязнённого источника нельзя выбирать фильтр только по размеру подключения: важны качество воды, требуемый расход и допустимые потери давления.
Рабочая точка насоса: что должно быть указано в задании на подбор
Для консультации продавцу или инженеру передают не перечень желаемых моделей, а описание задачи. В нём должны быть требуемый расход и напор, сведения об источнике, положении воды, трассе, режиме включений и доступном электропитании. [S1]
- тип источника и фактические условия забора;
- расход каждого одновременно работающего потребителя;
- рабочее давление по паспортам поливочного оборудования;
- вертикальная схема от источника до точки полива;
- длина, диаметр и материал труб;
- перечень фитингов, клапанов и фильтров;
- режим работы и доступные параметры электропитания;
- требования к автоматике и защите.
Максимальный расход обычно относится не к тем же условиям, что максимальный напор. Поэтому эти два предельных числа нельзя одновременно принимать за доступный режим. NDSU Extension прямо указывает, что насос для орошения выбирают по сочетанию расхода и полного динамического напора, а не по одному максимальному параметру.
В задании также указывают давление, которое оборудование должно создать при требуемой подаче воды. Необходимость такого сопоставления подтверждает справочный материал Washington State University. Без сведений о расходе, напоре и фактических условиях эксплуатации определить подходящую модель нельзя.
Если насосная часть, автоматика и гидроаккумулятор собираются отдельно, нужно проверить их взаимную совместимость. Гидроаккумулятор хранит воду под давлением, помогает обслуживать малый водоразбор и уменьшает частые переключения насоса; конкретный объём и настройки зависят от выбранного оборудования и режима, поэтому универсальное значение здесь неприменимо.
Ошибки при выборе насосной станции для полива участка
- Выбор по мощности двигателя. Мощность сама по себе не описывает доступную подачу воды в заданных условиях.
- Ориентация на один максимум. Предельный расход или напор не заменяет пару расчётных параметров.
- Сложение несовместимых единиц. Все составляющие напора должны быть выражены в общей системе.
- Учёт только одного оросителя. Если устройства включаются вместе, их расходы суммируют.
- Игнорирование уровня воды. Изменение положения воды меняет условия забора и высотную составляющую.
- Исключение фитингов и фильтра. Они создают дополнительные потери, которые зависят от расхода и конкретного изделия.
- Подмена внутреннего диаметра номинальным названием трубы. Для расчёта потерь нужны фактические характеристики выбранной трубы.
- Универсальный запас. Без подтверждённых условий нельзя назначать единый процент запаса для любой системы.
Недостаточный напор может нарушить предусмотренную работу поливочного оборудования. Завышенное давление также не следует считать безусловным преимуществом: допустимые пределы определяются паспортами подключённых компонентов. Если исходные сведения неполны, корректный результат ограничивается предварительным подбором, а не окончательной спецификацией. Полный расчёт зон, оросителей и трасс относится к отдельной задаче проектирования автополива.
